Válvula de esfera pneumática de 3 vias em PVC com perfil de montagem direta padrão ISO5211 para aplicações de alta temperatura
Detalhes do produto:
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|
|
Informação detalhada |
|||
| Formulário de Conexão: | soldagem | Modo de direção: | Pneumático |
|---|---|---|---|
| Pressão nominal: | ANSI CLASS 150-900 | Canal: | Direto através do tipo |
| Estrutura: | Válvula de bola fixa | Tipo: | Válvula de bola fixa |
| Função: | Ralo | Temperatura: | alta temperatura |
| Padrão: | 12 meses de garantia | Aplicação: | Uso Industrial |
| Código Hs: | 84123900 | ||
| Destacar: | Válvula de bola pneumática padrão ISO5211,Válvula de esfera de 3 vias com perfil de montagem direta,Válvula de esfera de PVC de alta temperatura |
||
Descrição de produto
Válvula de esfera pneumática de PVC de 3 vias
Especificações do atuador pneumático
1Tipo de atuação: duplo.
2Medium: ar comprimido limpo, seco e sem corrosão
3Pressão de abastecimento de ar: 0,25 - 0,8 Mpa
4Temperatura de funcionamento: Tipo padrão: -20°C~+80°C
Tipo de baixa temperatura: -40°C~+80°C

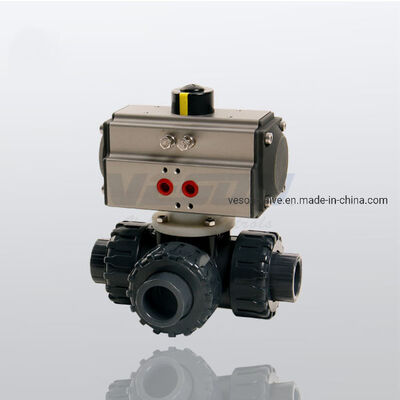

| Válvula de bola de 3 vias | ||||||
| Seleção do atuador pneumático: tamanho correspondente apenas para referência, binário da válvula mais 25% do fator de segurança | ||||||
| Tamanho | Torque da válvula em.lbs | Torque da válvula*1.25 | Actuador de dupla ação | Torque do atuador (em litros) 5 bar | Actuador de retorno da mola | Torque do atuador (in.lbs) 5bar FC |
| 1/2" | 79 | 98.75 | VS-052DA | 177 | VS-052SR10 | 70 a 104 |
| 3/4" | 85 | 106.25 | VS-052DA | 177 | VS-052SR10 | 70 a 104 |
| 1 " | 110 | 137.5 | VS-052DA | 177 | VS-075SR10 | 190 a 318 |
| 1 1/2" | 290 | 362.5 | VS-075DA | 515 | VS-092SR10 | 407-574 |
| 2 " | 680 | 850 | VS-092DA | 997 | VS-125SR10 | 1018-1497 |
| 2 1/2" | 1085 | 1356.3 | VS-105DA | 1441 | VS-140SR10 | 1538-2247 |
| 3 cm | 1597 | 1996.3 | VS-125DA | 2555 | VS-160SR10 | 2379-3388 |
| 4" | 1780 | 2225 | VS-125DA | 2555 | VS-160SR10 | 2379-3388 |
| Válvula de bola de duas vias | ||||||
| Tamanho | Torque da válvula*1.25 | Conexão superior da válvula (mm) | Actuador de dupla ação | Torque do atuador (em litros) 5 bar | Actuador de retorno da mola | Torque do atuador (in.lbs) 5bar FC |
| 1/2" | 90 | 9 | VS-052DA | 177 | VS-052-SR10 | 70 a 104 |
| 3/4" | 100 | 9 | VS-052DA | 177 | VS-052-SR10 | 70 a 104 |
| 1 " | 140 | 11 | VS-052DA | 177 | VS-063-SR10 | 190 a 318 |
| 1 1/2" | 240 | 14 | VS-063DA | 320 | VS-083-SR10 | 264-359 |
| 2 " | 480 | 14 | VS-075DA | 515 | VS-105-SR10 | 562-857 |
| 2 1/2" | 650 | 17 | VS-083DA | 631 | VS-125-SR10 | 1018-1497 |
| 3 cm | 1150 | 17 | VS-105DA | 1441 | VS-140-SR10 | 1538-2247 |
| 4" | 1400 | 22 | VS-105DA | 1441 | VS-140-SR10 | 1538-2247 |
Tipo de alta temperatura: -20°C~+180°C
5Ângulo de rotação: 90°± 5°
6Voltagem da válvula de solenoide: AC220V ou DC24V, ou conforme pedido do cliente.
Projeto e construção do atuador pneumático de dupla ação da série AT
1- Conformidade total com as últimas especificações: ISO5211DIN3337VD/VDE3845 e NAMUR.
2O corpo de alumínio de extrusão de alta intensidade possui uma superfície interna afiada revestida com oxigenação por ânodo afiado para uma longa vida útil, baixo coeficiente de atrito e desempenho rápido.
3A construção excelente, compacta e modernizada, juntamente com as múltiplas especificações, tornam a selecção económica e vantajosa.
4Todas as superfícies de ação adotam rolamentos de alta qualidade, resultando em baixo atrito, alta vida útil do ciclo e nenhum ruído.Os dois parafusos de regulação de travagem de parada externos independentes podem ajustar de forma fácil e precisa ± 5° em direções abertas e próximas.
5O mesmo atuador de contorno tem os modos funcionais de dupla ação e de retorno da mola, e o retorno da mola tem os estilos normal-aberto e normal-fechado.
6Indicador de posição multifunção com NUMER é conveniente para montagem de acessórios.
7A mola de carga pré-comprimida é conveniente para procedimentos seguros de montagem e demolição.
8Os pistões de alumínio e os tampões de ponta de fundição a pressão têm uma elevada intensidade e um peso leve.
9São disponíveis diferentes materiais de anéis O para altas e baixas temperaturas.
10De acordo com as diferentes exigências, podemos oferecer rotações de viagem múltipla (por exemplo, 120°135°180°) e três actuadores de posição.
11As válvulas solenoides são facilmente montadas sem qualquer tabuleiro de ligação.
