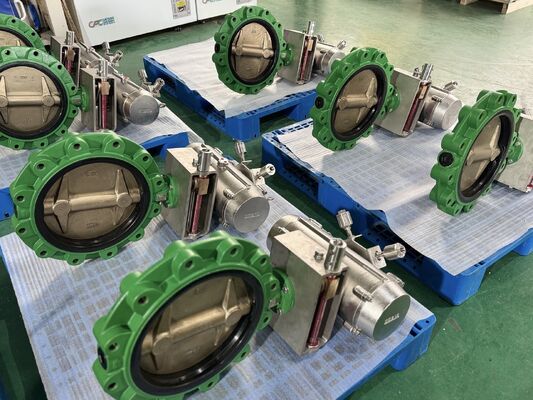

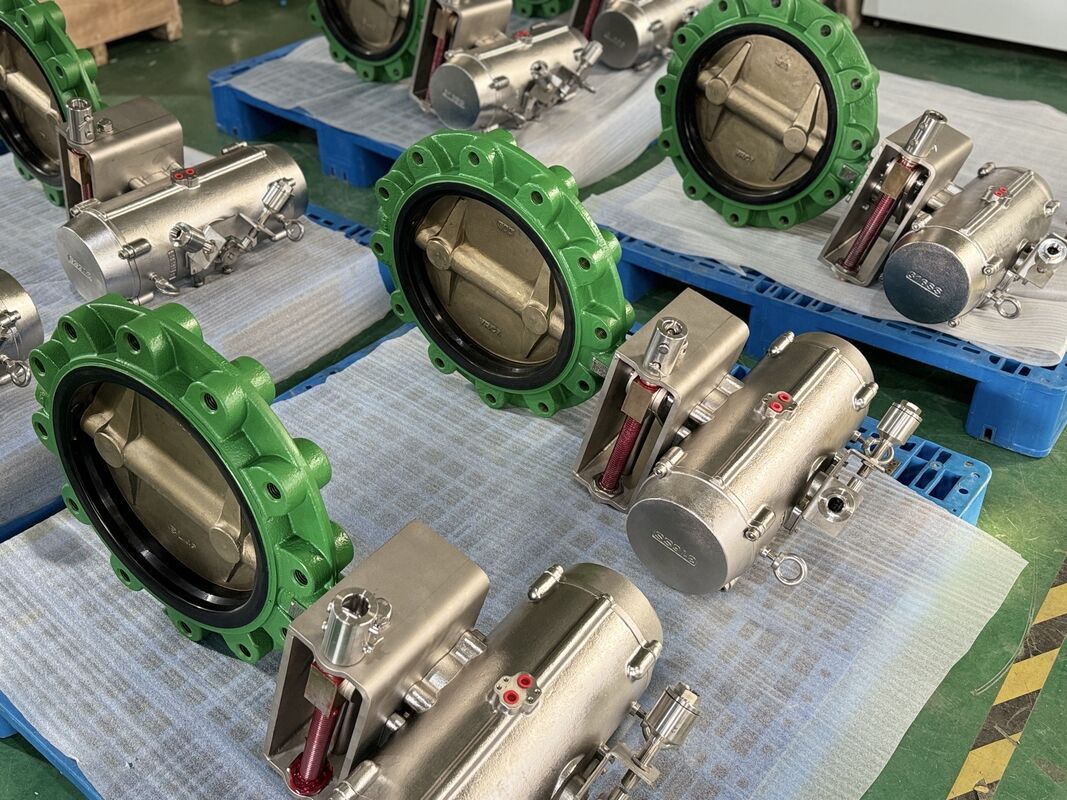

Pacote de Válvula Borboleta Atuada Pneumaticamente de Grau Marinho Certificado com Certificado ABS Revestimento Anticorrosivo

Descrição do Produto
A Válvula Borboleta Tipo Lug de 12" (DN300, Classe 150 ANSI) é uma solução de controle de fluxo de grau industrial projetada especificamente para ambientes marinhos, offshore e de água do mar agressivos. Fabricada com corpo de Ferro Fundido Nodular JS1030, disco de Bronze Níquel Alumínio (AB2) e sede NBR durável, esta válvula oferece resistência excepcional à corrosão por água do mar, cavitação e desgaste mecânico.
Equipada com um atuador ISO 5211, um mecanismo de operação com volante intermediário, um dispositivo de transmissão remota de válvula VSM e um suporte de aço inoxidável 316 para chaves de proximidade linear-rotativas, ela fornece comutação perfeita entre operação manual local e controle remoto em áreas inacessíveis. Totalmente testada e certificada com Aprovação de Tipo ABS (American Bureau of Shipping).
Especificações Técnicas
Característica / Parâmetro
Detalhe / Padrão de Material
Diâmetro Nominal
12 Polegadas / DN300
Estilo do Corpo
Tipo Lug (Haste Nua com Montagem ISO 5211)
Classificação de Pressão
Classe 150 ANSI / 150LB (equivalente PN16/PN20)
Material do Corpo
Ferro Fundido Nodular JS1030 (EN-GJS-400-15 / GGG40)
Material do Disco
Bronze Alumínio AB2 (CuAl10Fe5Ni5 Grau Marinho)
Sede / Revestimento
NBR (Borracha Nitrílica - Vedação Hermética)
Transmissão Remota
Sistema de Controle Remoto de Válvula VSM / Dispositivo de Eixo Flexível
Acionamento Manual
Mecanismo de Volante com Caixa de Engrenagens (Entre Atuador e Válvula)
Acessórios de Chave
Suporte de Aço Inoxidável 316 (Conversão Linear para Rotativa)
Sinal de Feedback
Chave de Proximidade de Contato Seco Passivo
Certificação Marinha
Inspeção ABS e Teste de Aceitação de Fábrica (FAT)
Por que Escolher Este Conjunto de Válvula Borboleta Tipo Lug Marinha?
1. Resistência Superior à Corrosão por Água do Mar
A combinação de uma carcaça de ferro fundido nodular JS1030 e um disco de bronze níquel-alumínio AB2 torna esta válvula borboleta de 12 polegadas ideal para captação de água do mar, sistemas de lastro e linhas de resfriamento marítimo. A sede resiliente de NBR oferece vedação bidirecional sem vazamentos.
2. Operação Remota VSM para Áreas Inacessíveis
Quando instalados em compartimentos profundos do casco, valas de tubulação estreitas ou áreas perigosas, o dispositivo integrado de transmissão remota VSM permite que os operadores controlem a válvula com segurança à distância, através de um sistema de haste/cabo de alcance flexível.
3. Acionamento Manual Integrado com Volante
Apresentando atuador padrão ISO 5211, o mecanismo de operação com volante intermediário garante capacidades suaves de acionamento manual durante perdas de energia ou manutenção de rotina, sem desconectar o atuador principal.
4. Sistema de Feedback de Sinal de Precisão
Equipada com um suporte conversor de curso 316SS personalizado, a válvula traduz com precisão os sinais de curso linear em ativação de chave rotativa, enviando feedback de status de contato seco passivo diretamente para o PLC ou sistema SCADA de sua embarcação.
5. Garantia de Qualidade Certificada ABS
Cada unidade passa por rigorosos testes hidrostáticos de casco, vazamento de sede e funcionais, supervisionados e certificados sob os padrões ABS (American Bureau of Shipping).
Aplicações Industriais
Construção Naval e Engenharia Marítima: Sistemas de Tratamento de Água de Lastro (BWTS), Descarte de Água de Porão, Circulação de Água do Mar, Linhas de Incêndio.
Plataformas Offshore e FPSO: Controle de fluidos em zonas perigosas, operação remota de válvulas em compartimentos profundos.
Dessalinização e Infraestrutura Hídrica: Estações de bombeamento de água bruta de alta salinidade e tratamento de águas residuais industriais.

Especificações Técnicas da Válvula Borboleta Tipo Lug de 12"
 Categoria de Especificação
Parâmetro
Padrão / Material / Descrição
Informações Básicas
Tipo de Válvula
Válvula Borboleta Tipo Lug de Haste Nua
Tamanho Nominal
12 Polegadas / DN300
Classificação de Pressão
Classe 150 ANSI / 150LB
Montagem da Flange Superior
Atuador Padrão ISO 5211
Aprovação Marinha
Certificado ABS (American Bureau of Shipping)
Especificações de Material
Material do Corpo
Ferro Fundido Nodular JS1030 (EN-GJS-400-15 / GGG40)
Material do Disco
Bronze Níquel Alumínio AB2 (CuAl10Fe5Ni5)
Sede / Revestimento
NBR (Borracha Nitrílica - Vedação Zero Vazamento Bidirecional)
Material do Suporte
Aço Inoxidável 316 (316SS)
Sistemas de Operação e Controle
Acionamento Manual
Mecanismo de Operação com Volante (Montado entre Atuador e Válvula)
Operação Remota
Dispositivo de Transmissão Remota de Válvula VSM (Sistema de Acionamento Flexível)
Feedback de Posição
Chave de Proximidade de Contato Seco Passivo
Adaptador de Chave
Suporte Robusto de Aço Inoxidável 316 para Conversão de Curso Linear para Rotativo
Aplicação e Desempenho
Mídia Aplicável
Água do Mar, Água de Lastro, Água Doce, Produtos Químicos Leves
Condições de Operação
Operação Remota em Espaços Marítimos Confinados, Inacessíveis ou Perigosos
