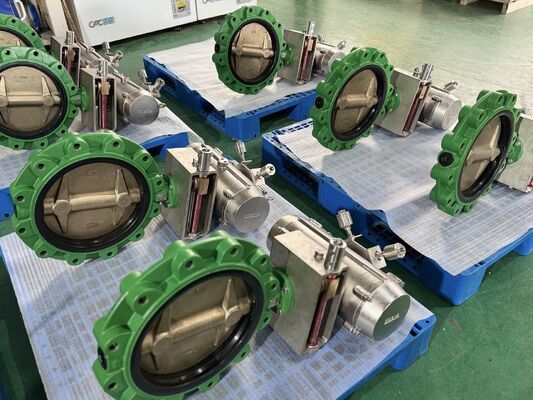

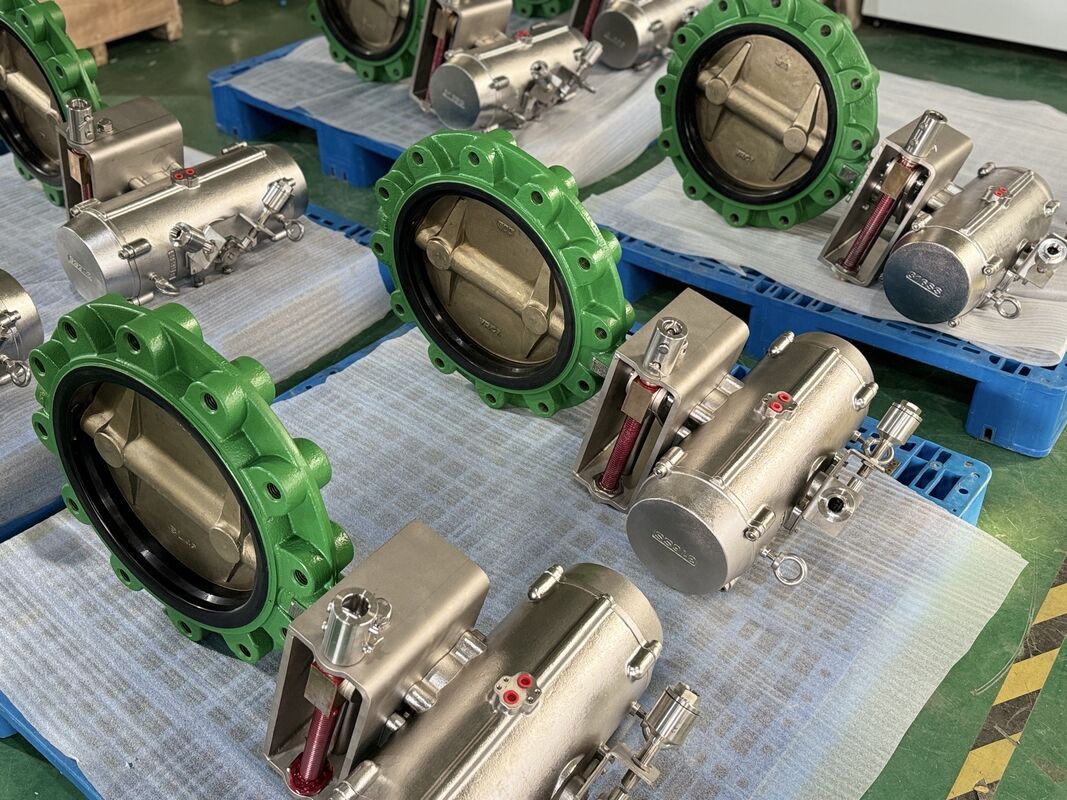

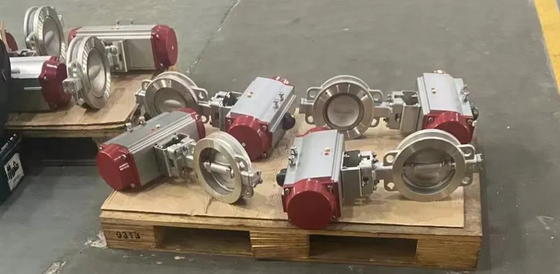

Válvula de borboleta de triplo deslocamento de alto desempenho com assento metálico Vida útil prolongada Fuga zero
Detalhes do produto:
| Lugar de origem: | Xangai, China |
| Marca: | VESON |
| Certificação: | ISO 9001:2015 SGS |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 peça |
|---|---|
| Preço: | USD 150-3500 / Piece |
| Detalhes da embalagem: | Caixa de madeira compensada da marca VESON com inserção de espuma à prova de choque, embalagem para |
| Tempo de entrega: | 3-5 dias úteis para estoque, 15-25 dias para produção |
| Termos de pagamento: | T/T, L/C, PayPal, Western Union |
| Habilidade da fonte: | 3.000 peças por mês |
|
Informação detalhada |
|||
| Tipo de válvula: | Válvula Borboleta com Lug Triplo | Faixa de tamanho: | DN80 a DN1200 (3" a 48") |
|---|---|---|---|
| Classificação de pressão: | ANSI 150 lb/300 lb/600 lb | Material do corpo: | Aço Carbono WCB / CF8M SS316 |
| Material do disco: | CF8M SS316 / Duplex / Inconel | Tipo de assento: | Metal laminado / Stellite com revestimento duro |
| Operação: | Engrenagem Manual / Atuador Pneumático / Elétrico | Cofre forte do fogo: | Certificação API 607 / ISO 10497 |
| Classe de Vazamento: | Vazamento Zero (Classe VI) | Terminar conexão: | Talão (ANSI B16.5) |
| Certificado: | ISO 9001:2015, GV, API 607 | ||
| Destacar: | Projeto de triplo deslocamento,Vazamento zero da sede de metal,Válvula Lug de alto desempenho |
||
Descrição de produto
Válvula Borboleta Tipo Lug de Alto Desempenho com Triplo Deslocamento e Sede Metálica
A Válvula Borboleta de Alto Desempenho com Triplo Deslocamento VESON representa o nível premium da tecnologia de válvulas borboleta. O design de triplo deslocamento elimina o atrito entre o disco e a sede durante todo o curso, enquanto a sede metal-metal proporciona estanqueidade zero e desempenho à prova de fogo para aplicações críticas de isolamento em petróleo e gás, petroquímica e geração de energia.
Triplo Deslocamento Explicado
| Deslocamento | Função |
| 1º Deslocamento | Eixo posicionado atrás do plano da sede, criando uma vedação de ação de came |
| 2º Deslocamento | Eixo posicionado deslocado da linha central do furo, permitindo a folga total do disco |
| 3º Deslocamento | Geometria do ângulo cônico da sede, eliminando o atrito de deslizamento para uma vida útil prolongada da sede |
Principais Características
- Vedação Metal-Metal: Anel de sede laminado de aço inoxidável/grafite proporciona estanqueidade zero com conformidade à prova de fogo com API 607
- Operação sem Atrito: A geometria de triplo deslocamento garante que o disco saia instantaneamente da sede sem esfregar, estendendo a vida útil da sede para mais de 100.000 ciclos
- Classificação para Alta Temperatura: Adequado para temperaturas de -196°C (criogênico) a +800°C com materiais de acabamento apropriados
- Vedação Bidirecional: O bloqueio com classificação total em ambas as direções de fluxo elimina restrições de orientação de instalação
- Revestimento Duro Stellite: Revestimento duro opcional Stellite 6 ou 21 na sede e no disco para resistência superior ao desgaste em serviço abrasivo
Especificações Técnicas
| Parâmetro | Especificação |
| Tipo de Válvula | Válvula Borboleta Tipo Lug com Triplo Deslocamento |
| Faixa de Tamanho | DN80 a DN1200 (3" a 48") |
| Classificação de Pressão | ANSI 150lb / 300lb / 600lb |
| Material do Corpo | Aço Carbono WCB / SS316 CF8M |
| Material do Disco | SS316 CF8M / Duplex / Inconel |
| Tipo de Sede | Metal Laminado / Revestido Duro Stellite |
| Operação | Atuador Manual com Engrenagem / Pneumático / Elétrico |
| À Prova de Fogo | Conforme API 607 / ISO 10497 |
| Classe de Vazamento | Estanqueidade Zero (Classe VI) |
| Temperatura de Operação | -196°C a +800°C |
| Certificado | ISO 9001:2015, SGS, API 607 |
Aplicações Alvo
- Válvulas de isolamento críticas de refinaria
- Bloqueio de processo petroquímico
- Sistemas de vapor e óleo térmico
- Serviço criogênico de GNL e etileno
- Isolamento de vapor principal em usinas de energia
Cada válvula passa por testes hidrostáticos, pneumáticos e de tipo à prova de fogo na fábrica. Documentação completa de PMI, NDE e teste funcional fornecida.
