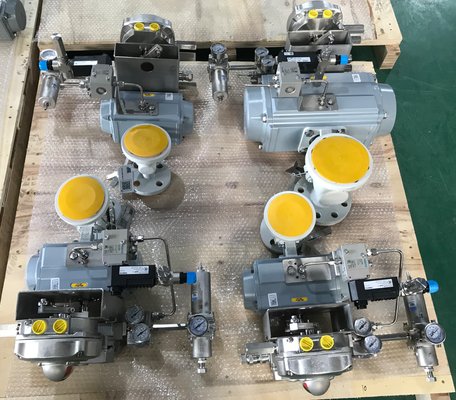

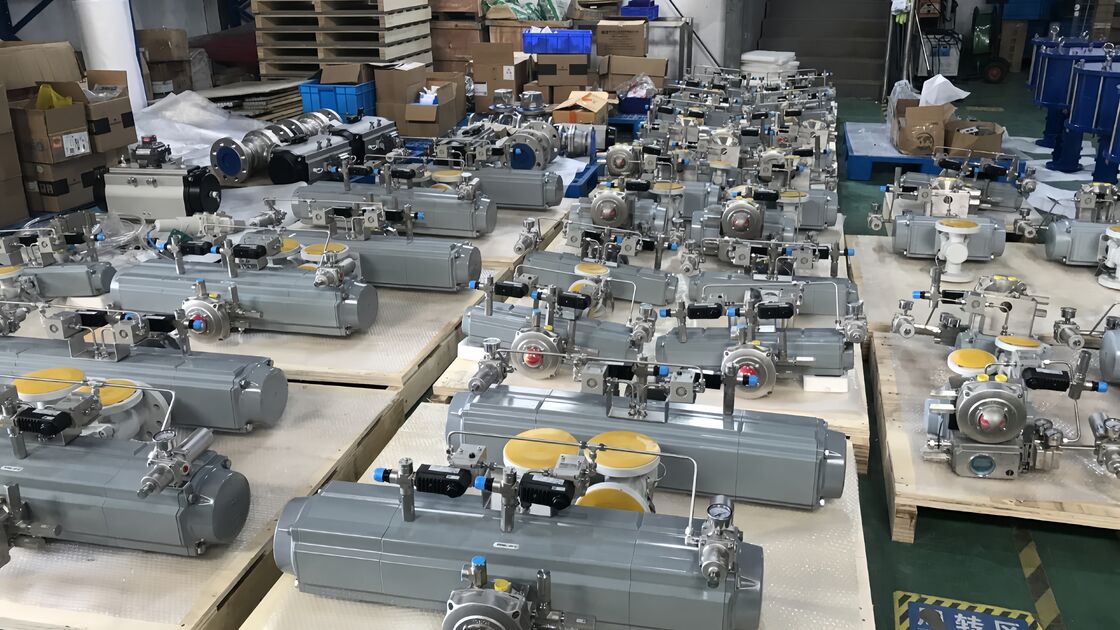

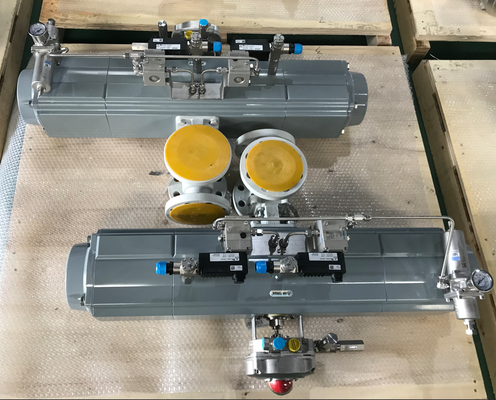

Solução de Pacote de Válvula de Esfera Pneumática Multi-Porta Projetada para Comutação de Alimentação de Reator Químico em Tanque de Armazenamento
Detalhes do produto:
| Lugar de origem: | Xangai, China |
| Marca: | VESON |
| Certificação: | ISO 9001:2015 SGS |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 peça |
|---|---|
| Preço: | USD 200-1500 / Piece |
| Detalhes da embalagem: | Caixa de madeira compensada da marca VESON ou marca do cliente com inserção de espuma à prova de cho |
| Tempo de entrega: | 5 a 7 dias úteis para estoque, 20 a 30 dias para produção |
| Termos de pagamento: | T/T, L/C, PayPal, Western Union |
| Habilidade da fonte: | 2.000 peças por mês |
|
Informação detalhada |
|||
| Tipo de válvula: | Válvula de esfera multiportas de 3 vias (porta L / porta T) | Tipo de atuador: | Cremalheira e pinhão pneumático de dupla ação |
|---|---|---|---|
| Faixa de tamanho: | DN15 a DN150 (1/2" a 6") | Classificação de pressão: | PN16 / PN40 / Classe 150 / Classe 300 |
| Material do corpo: | SS304, SS316, aço carbono WCB | Configuração de bola: | Porta L (comutação de 90°) ou Porta T (mistura/desvio de 180°) |
| Material do assento: | PTFE, RTFE, PEEK | Fornecimento de ar: | 4-8 bar (60-120 psi) |
| Temperatura operacional: | -20°C a +180°C | Terminar conexão: | Flangeado ANSI B16.5, rosca NPT/BSP |
| Destacar: | Válvula de Esfera Pneumática Multi-Porta,Válvula Esférica Pneumática de Dupla Ação |
||
Descrição de produto
Pacote de válvulas pneumáticas de fechamento de esferas de vários portos para comutação de alimentação do reator e mangueira do tanque
OPacote de válvulas pneumáticas de fecho de esferas multiporte VESONconcebido para substituir colectores complexos de várias válvulas por uma única unidade integrada, disponível em configurações L-Port (comutação a 90°) e T-Port (mistura/desvio a 180°),Este pacote reduz significativamente a pegada do deslizamento, a complexidade das tubulações e os potenciais caminhos de fuga nos sistemas de alimentação dos reatores químicos e nos colectores dos tanques.
Vários benefícios da redução
| Configuração tradicional | VESON Solução multi-port |
| 3 x válvulas de 2 vias + tubulações + tubulações | Pacote de válvulas L de 3 vias |
| 4 x válvulas de 2 vias + tubulação cruzada + tubulação | 1 x Pacote de válvulas T de 3 vias |
| Acionadores múltiplos, válvulas eletromagnéticas, interruptores de limite | Conjunto de actuadores, solenoides e interruptores de limite |
Características fundamentais
- Configuração da porta L:Interruptores de rotação de 90° fluem entre dois circuitos independentes (porta A B ou porta A C)
- Configuração da porta T:Rotação de 180° para mistura de fluxo (todas as três portas ligadas) ou desvio (qualquer combinação de duas portas)
- Função do actuador único:Um atuador pneumático de dupla ação controla toda a comutação de portas, reduzindo o hardware de automação em até 60%
- Redução das vias de fuga:Elimina múltiplas conexões de flange e juntas de solda, minimizando o risco de emissões fugitivas
- Impressão compacta:Economias de espaço de deslizamento típicas de 40-50% em comparação com os sistemas de colectores de várias válvulas
- Pre-montado em fábrica:O pacote completo chega pré-testado e pronto para instalação, reduzindo o tempo de comissionamento no campo
Especificações técnicas
| Parâmetro | Especificações |
| Tipo de válvula | Válvula de esferas multi-portes de 3 vias |
| Configuração da bola | Portão L (comutação bidireccional de 90°) / Portão T (180° bidireccional) |
| Tipo de atuador | Repositorio pneumático de dupla ação ou de retorno de mola |
| Faixa de tamanho | DN15 a DN150 (1/2" a 6") |
| Pressão nominal | PN16 / PN40 / Classe 150 / Classe 300 |
| Material do corpo | SS304, SS316, aço carbono WCB |
| Material do assento | PTFE, RTFE, PEEK |
| Fornecimento de ar | 4-8 bar (60-120 psi) |
| Temperatura de funcionamento | -20°C a +180°C |
| Terminar a ligação | Flancos (ANSI B16.5), roscas (NPT/BSP) |
| Classe de desligamento | Classe VI (Bubble-Tight) |
| Certificação | ISO 9001:2015, SGS |
Aplicações-alvo
- Troca de alimentação do reator químico (matéria-prima A versus B versus C)
- Deslizamentos de lavagem por filtro duplo (interrupção de serviço/de espera)
- Colectores de transferência de produtos de instalações de produção de tanques
- Esquadrias de medição de transferência de custódia
- Sistemas de desvio e desvio do trocador de calor
Pré-montado em fábrica com tubos duros SS316, totalmente testado e entregue com certificados de material completos e documentação FAT.Entre em contato com a nossa equipa de engenheiros para orientação de selecção L-Port vs T-Port.
