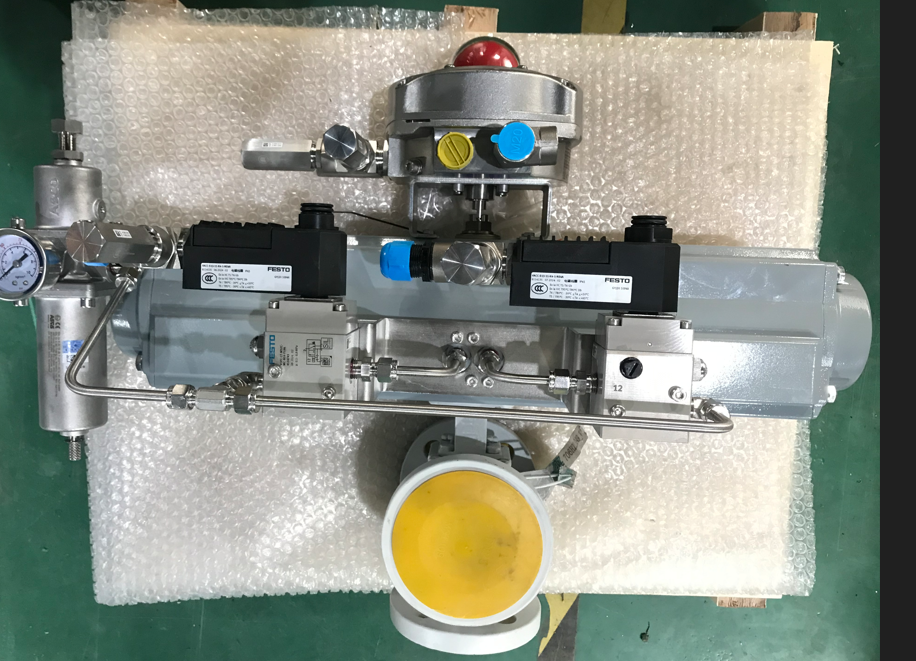

Válvula de Esfera Pneumática de 3 Posições com Proteção Estagiada Anti-Golpe de Aríete
Detalhes do produto:
| Lugar de origem: | Xangai, China |
| Marca: | VESON |
| Certificação: | ISO 9001:2015 SGS |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 peça |
|---|---|
| Preço: | USD 180-1200 / Piece |
| Detalhes da embalagem: | Caixa de madeira compensada da marca VESON com inserção de espuma à prova de choque, embalagem para |
| Tempo de entrega: | 5 a 7 dias úteis para estoque, 20 a 30 dias para produção |
| Termos de pagamento: | T/T, L/C, PayPal, Western Union |
| Habilidade da fonte: | 3.000 peças por mês |
|
Informação detalhada |
|||
| Tipo de válvula: | Válvula de esfera de 3 posições, 2 vias/3 vias | Tipo de atuador: | Atuador pneumático de 3 posições (retorno por mola) |
|---|---|---|---|
| Faixa de tamanho: | DN15 a DN150 (1/2" a 6") | Classificação de pressão: | PN16 / PN40 / Classe 150 / Classe 300 |
| Material do corpo: | SS304, SS316, aço carbono WCB | Material do assento: | PTFE, RTFE, PEEK |
| Fornecimento de ar: | 4-8 bar (60-120 psi) | Temperatura operacional: | -20°C a +180°C |
| Sequência de Controle: | Aberto (100%) - Meio curso (30-50%) - Fechado (0%) | Terminar conexão: | Flangeado ANSI B16.5, rosca NPT/BSP |
| Destacar: | Conjunto de Válvula de Esfera Pneumática de Fechamento,Conjunto de Válvula de Esfera de Fechamento de 3 Posições |
||
Descrição de produto
Montagem de Válvula de Esfera Pneumática de 3 Posições com Proteção Estagiada Anti-Golpe de Aríete
A Montagem de Válvula de Esfera Pneumática de 3 Posições VESON VSO-3P-WH é projetada especificamente para terminais de carregamento em batelada onde fechamentos abruptos da válvula causam golpe de aríete destrutivo e vibração da tubulação. O controle estagiado de 3 posições oferece uma sequência suave de Enchimento Rápido → Gotejamento Lento → Parada Completa, protegendo seu sistema de tubulação enquanto mantém a precisão exata da dosagem.
Como o Controle de 3 Estágios Protege Seu Sistema
| Estágio | Posição da Válvula | Ação |
| Estágio 1 | 100% Aberto | Enchimento rápido em massa com taxa de fluxo total |
| Estágio 2 | 30-50% Meio Curso | Alimentação lenta por gotejamento para preenchimento preciso |
| Estágio 3 | 0% Fechado | Fechamento estanque (Classe VI) - zero golpe de aríete |
Principais Características
- Atuador Pneumático de 3 Posições: Design com retorno por mola e capacidade de posição de meio curso para controle de fluxo estagiado
- Sequência Anti-Golpe de Aríete: Elimina surtos de pressão durante o fechamento da válvula, reduzindo o estresse na tubulação e prolongando a vida útil do sistema
- Meio Curso Configurável: Posição intermediária ajustável de 30-50% para taxas de fluxo específicas do processo
- Fechamento Estanque: Vazamento Classe VI na posição final fechada para perda zero de produto
- Redução de Manifold: Substitui configurações de manifold com múltiplas válvulas, reduzindo a pegada do skid e os caminhos de vazamento
- Banco de Solenoides Pré-Fiação: Válvulas solenoides configuradas de fábrica para todas as 3 posições com régua de terminais
Especificações Técnicas
| Parâmetro | Especificação |
| Tipo de Válvula | Válvula de Esfera de 3 Posições 2 Vias / 3 Vias |
| Tipo de Atuador | Atuador Pneumático de 3 Posições (Retorno por Mola) |
| Faixa de Tamanho | DN15 a DN150 (1/2" a 6") |
| Classificação de Pressão | PN16 / PN40 / Classe 150 / Classe 300 |
| Material do Corpo | Aço Carbono SS304, SS316, WCB |
| Material da Sede | PTFE, RTFE, PEEK |
| Fornecimento de Ar | 4-8 bar (60-120 psi) |
| Temperatura de Operação | -20°C a +180°C |
| Sequência de Controle | Aberto (100%) → Meio Curso (30-50%) → Fechado (0%) |
| Conexão Final | Flangeada (ANSI B16.5), Rosqueada (NPT/BSP) |
| Classe de Fechamento | Classe VI (Estanque) |
| Certificação | ISO 9001:2015, CE, SGS |
Indústrias Alvo
- Carregamento de terminais de petróleo e gás (enchimento de caminhões, vagões, tambores)
- Sistemas de dosagem em batelada de produtos químicos finos
- Dosagem de alimentos e bebidas em batelada
- Estações de transferência de produtos em tanques
- Skids de carregamento de GLP e criogênicos
Cada montagem passa por testes completos de loop de fábrica com tubulação rígida SS316 antes do envio. Documentação FAT incluída. Entre em contato conosco para discutir seus requisitos específicos de carregamento em batelada.
