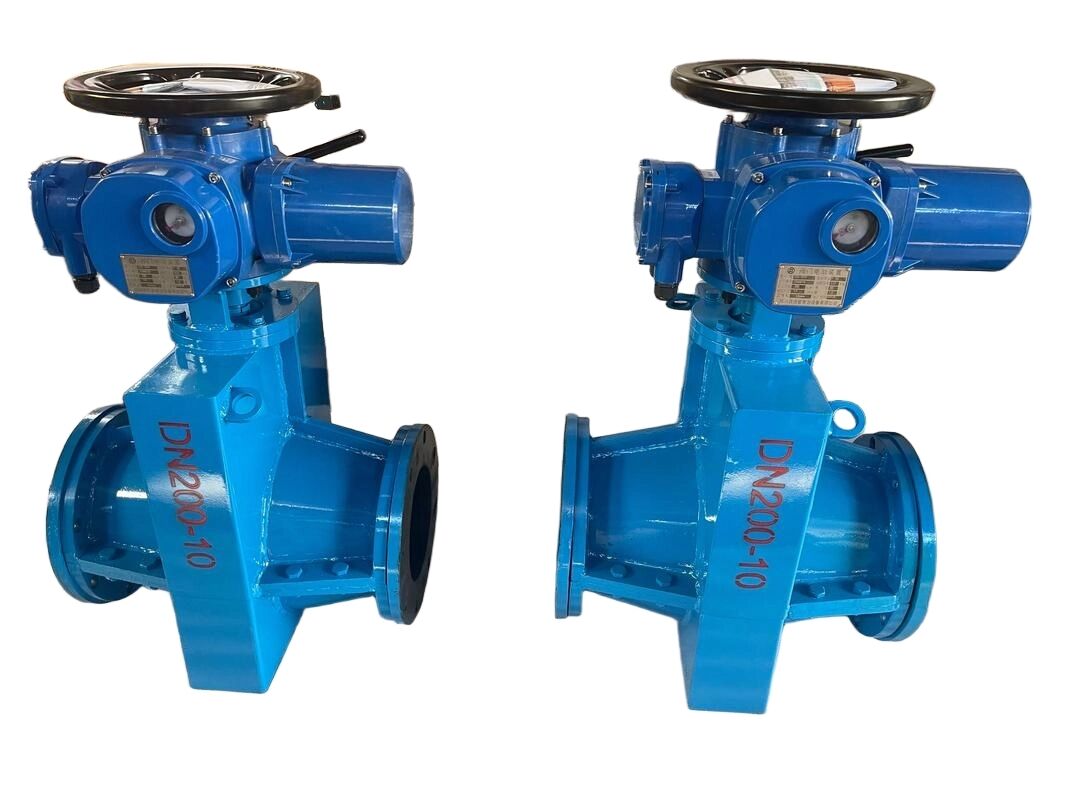

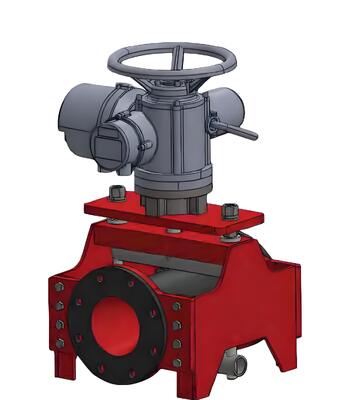

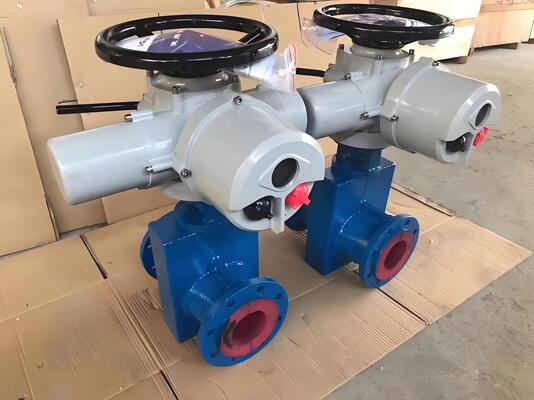

Conjunto de Válvula de Pinça Elétrica Pneumática de Modo Duplo Construído para Sistemas de Tubulação de Transporte de Mídia Abrasiva
Detalhes do produto:
| Lugar de origem: | Xangai, China |
| Marca: | VESON |
| Certificação: | ISO 9001:2015 SGS |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 peça |
|---|---|
| Preço: | USD 600-3500 / Piece |
| Detalhes da embalagem: | Caixa de madeira compensada da marca VESON com inserção de espuma à prova de choque, embalagem para |
| Tempo de entrega: | 7 a 10 dias úteis para estoque, 25 a 35 dias para produção |
| Termos de pagamento: | T/T, L/C, PayPal, Western Union |
| Habilidade da fonte: | 1200 peças por mês |
|
Informação detalhada |
|||
| Tipo de válvula: | Válvula de manga flexível de modo duplo (elétrica + pneumática) | Faixa de tamanho: | DN50 a DN400 (2" a 16") |
|---|---|---|---|
| Classificação de pressão: | PN10 / PN16 / Classe 150 | Material do corpo: | Ferro dúctil revestido com epóxi, SS316 |
| Material da manga: | Borracha Natural, EPDM, NBR, Viton | Atuador Primário: | Multivoltas elétricas (modulação 4-20mA) |
| Atuador Secundário: | Retorno pneumático por mola (à prova de falhas) | Fornecimento de ar: | 4-8 bar (60-120 psi) |
| Temperatura operacional: | -40 ° C a +120 ° C. | Terminar conexão: | Flangeado ANSI B16.5 / DIN PN16 |
| Destacar: | Conjunto de Válvula de Pinça para Sistemas de Tubulação,Conjunto de Válvula de Pinça para Transporte de Mídia Abrasiva,Conjunto de Válvula de Pinça Pneumática de Modo Duplo |
||
Descrição de produto
Equipamento de válvulas de pinçação eléctricas pneumáticas de modo duplo para tubulações de transporte de meios abrasivos
OVESON Valva de pinçagem de modo duploprovides the ultimate in reliability for critical abrasive slurry transport pipelines by combining an electric actuator for precise modulating control with a pneumatic spring-return actuator for fail-safe emergency shutdownEsta arquitetura de controlo redundante garante uma protecção ininterrupta nas operações de mineração e de processamento de minerais mais exigentes.
Redundância de modo duplo
| Modo | Acionador | Função |
| Primário (Normal) | Múltiplos giros elétricos | Controle de fluxo de modulação preciso através de sinal DCS de 4-20mA |
| Secundário (emergência) | Reversão pneumática da mola | Desligamento automático por falha em caso de perda de energia ou sinal ESD |
Características fundamentais
- Controle redundante:O sistema de atuador duplo fornece capacidade de desligamento primário e de emergência independente para circuitos de segurança classificados SIL
- Comutação sem interrupções:O actuador pneumático de segurança contra avarias liga-se automaticamente no prazo de 1 segundo após perda de energia sem intervenção externa
- Percurso de fluxo de perfuração total:Não existem obstruções internas ou zonas mortas que eliminem o entupimento no serviço de lixiviação de materiais sólidos
- Capa substituível em campo:O design da manga de mudança rápida permite a substituição no local sem ferramentas especiais ou remoção da válvula
- Interruptores de limite integrados:Ambos os atuadores incluem interruptores mecânicos e de limite de proximidade para feedback de posição abrangente
- Embalagem montada em patins:O pacote completo pré-montado, pré-cableado e testado na fábrica reduz o tempo de instalação em campo em 60%
Especificações técnicas
| Parâmetro | Especificações |
| Tipo de válvula | Válvula de pinçagem de modo duplo (elétrica + pneumática) |
| Faixa de tamanho | DN50 a DN400 (2" a 16") |
| Pressão nominal | PN10 / PN16 / Classe 150 |
| Material do corpo | Ferro dúctil revestido por epoxi, SS316 |
| Material da manga | Fabricação a partir de produtos de borracha natural, EPDM, NBR, Viton |
| Actuador primário | Eletricidade multi-turn (4-20mA de modulação) |
| Actuador secundário | Reversão pneumática da mola (protecção contra falhas) |
| Fornecimento de ar | 4-8 bar (60-120 psi) |
| Temperatura de funcionamento | -40°C a +120°C |
| Terminar a ligação | Flancos (ANSI B16.5 / DIN PN16) |
| Integridade da segurança | SIL 2 Capacidade (IEC 61508) |
| Certificação | ISO 9001:2015, SGS |
Aplicações-alvo
- Tubulações de transporte de lodo crítico com requisitos de DSE
- Tubulações de concentrado e rejeitos de mineração
- Subfluxo de espessantes de processamento de minerais
- Tubulações de descarga de dragagem
- Sistemas de tratamento de cinzas de centrais elétricas
O pacote completo inclui uma caixa de ligação pré-cableada, relatório de ensaio de circuito de fábrica, declaração de conformidade SIL e rastreabilidade completa do material.Contacte a nossa equipa de automação para configurações de controlo personalizadas.
