Desenho de pinos de rack de atuador de retorno de primavera pneumático de quarto de giro ISO5211 Certificado para automação de válvulas

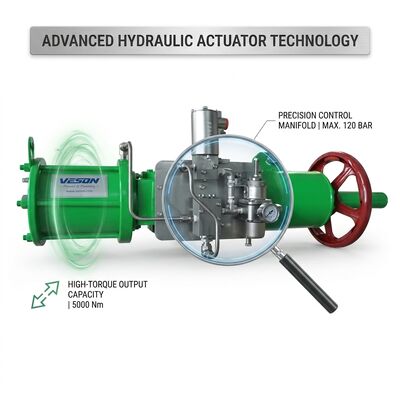

O atuador pneumático de retorno por mola da Série VS de um quarto de volta integra um mecanismo de cremalheira e pinhão de alto desempenho com um cartucho de mola pré-carregado, proporcionando operação segura confiável para aplicações críticas de automação de válvulas. Quando a pressão pneumática é perdida, a energia armazenada da mola aciona automaticamente o atuador para sua posição segura predefinida, totalmente aberta ou totalmente fechada. Este projeto autônomo de retorno por mola elimina a necessidade de fontes de energia de backup externas, tornando-o a escolha preferida para sistemas de desligamento de emergência (ESD), funções instrumentadas de segurança e isolamento de processo onde a confiabilidade operacional é primordial. Com uma faixa de torque de saída que abrange de 9 Nm a 4620 Nm com fornecimento de ar de 6 bar, este atuador acomoda válvulas de esfera, válvulas borboleta, válvulas de plugue e acionamentos de damper em condições de serviço de industrial leve a pesado.

Projetado e fabricado sob rigorosos padrões de montagem ISO 5211 e DIN 3337, o corpo do atuador é feito de tarugo de liga de alumínio extrudado ASTM6005, retificado internamente com precisão e tratado com uma camada de anodização dura com mais de 20 mícrons de espessura. As tampas finais são de alumínio fundido sob pressão com revestimento em pó epóxi-poliéster, alcançando mais de 500 horas de resistência à névoa salina por qualificação ASTM B117. Os pistões de cremalheira duplos, posicionados simetricamente para carregamento balanceado e vida útil estendida, podem ser invertidos para reverter a direção de rotação sem componentes adicionais. Uma interface superior integrada compatível com NAMUR e uma placa de montagem de acessórios acomodam caixas de fim de curso, posicionadores eletropneumáticos e bancos de válvulas solenoides diretamente sem suportes adaptadores, reduzindo a complexidade de instalação e os potenciais pontos de vazamento.

• Mecanismo de Retorno por Mola de Segurança: Molas de aço liga de alto desempenho pré-carregadas retornam automaticamente o atuador à posição segura desejada em caso de perda de pressão de ar, garantindo segurança ininterrupta do processo sem dependência de energia externa.
• Projeto Central de Cremalheira e Pinhão: Pinhão de aço liga de níquel de alta precisão acoplado a pistões de cremalheira duplos montados simetricamente fornece transmissão de torque suave e sem folga em todo o curso completo de 90°, em total conformidade com os padrões ISO 5211 e DIN 3337.
• Proteção Contra Corrosão por Anodização Dura: O corpo de liga de alumínio extrudado ASTM6005 recebe um tratamento mínimo de anodização dura de 20 µm, enquanto as tampas finais possuem revestimento em pó epóxi-poliéster, proporcionando mais de 500 horas de resistência à névoa salina em ambientes agressivos.
• Ajuste de Curso Independente: Dois parafusos de batente de curso externos permitem ajuste preciso de ±5° nas posições aberta e fechada, permitindo alinhamento fino com os assentos da válvula sem desmontagem do atuador.
• Configuração Personalizável de Mola: O projeto modular do cartucho de mola permite o ajuste seguro em campo da quantidade e orientação das molas para adaptar o torque de saída aos requisitos específicos da aplicação, mantendo a direção de segurança.
• Sistema de Rolamento de Baixo Atrito: Rolamentos e guias compostos autolubrificantes isolam as superfícies metálicas móveis, reduzindo o desgaste, minimizando o ruído operacional e estendendo os intervalos de serviço em aplicações de ciclo contínuo.
• Tratamentos de Superfície Flexíveis Disponíveis: Além da anodização dura padrão, pacotes opcionais de PTFE, galvanoplastia sem eletrólitos e revestimento cerâmico estendem a capacidade operacional em ambientes offshore, de processamento químico e submarinos.

Este atuador pneumático de retorno por mola é projetado para servir como elemento de atuação de segurança em um amplo espectro de cenários de automação de válvulas industriais. Em instalações de upstream de petróleo e gás, ele fornece capacidade de desligamento de emergência para válvulas de isolamento de cabeça de poço e válvulas de bloqueio de pipeline, fechando automaticamente em caso de falha do ar de instrumentação para conter inventários de hidrocarbonetos. Plantas de processamento químico dependem deste atuador para isolamento de alimentação de reator e controle de válvulas de tanques, onde a função de retorno por mola garante a contenção de mídia perigosa durante interrupções de energia ou sistemas de ar. Instalações de tratamento de água e águas residuais o utilizam para válvulas de sequenciamento de retrolavagem de filtros, manuseio de lodo e sistemas de dosagem química, beneficiando-se da construção anodizada dura resistente à corrosão. Aplicações de geração de energia incluem isolamento de circuito de água de resfriamento, controle de bypass de válvula de vapor e desligamento de gás combustível, onde o fechamento de segurança é um requisito regulatório. O setor de alimentos e bebidas utiliza variantes com revestimento de PTFE para linhas de processo higiênicas que exigem ciclos de lavagem frequentes com agentes de limpeza agressivos. Redes de HVAC e aquecimento urbano integram este atuador em válvulas borboleta e de esfera de grande diâmetro para isolamento de zona e gerenciamento de armazenamento térmico, aproveitando o sistema de rolamento livre de manutenção para anos de operação sem supervisão em salas de máquinas remotas.

Cada atuador passa por um teste de aceitação de fábrica (FAT) abrangente, incluindo ciclos de curso completo sob pressão nominal, verificação de torque, validação da função da mola e teste de vazamento externo antes do envio. Unidades individuais são embaladas em caixas de papelão reforçadas com inserções de espuma de polietileno cortadas que acomodam o atuador e protegem a interface NAMUR durante o transporte. Para modelos de alto torque acima de 500 Nm ou remessas de exportação excedendo 10 unidades, caixas de madeira compensada com filme de barreira anticorrosiva selado a vácuo são usadas como padrão. Todas as remessas incluem um certificado de teste, manual de instalação e manutenção, documentação de rastreabilidade de material e um número de série exclusivo para rastreabilidade do ciclo de vida. Nosso sistema de gerenciamento de qualidade é certificado ISO 9001:2015, e o projeto do produto é validado para capacidade SIL 3 para aplicações relacionadas à segurança, com certificados de material completos (EN 10204 3.1) disponíveis mediante solicitação.
