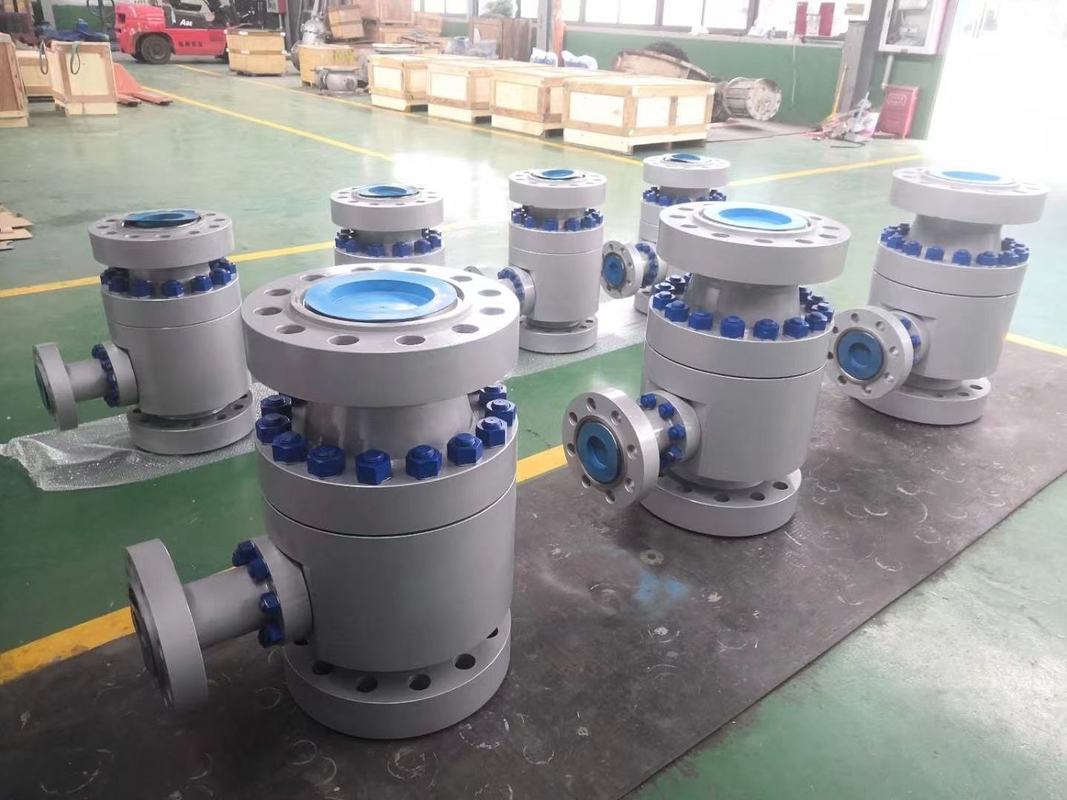

Proteção da bomba válvula de recirculação automática ARV Proteger as bombas de danos válvula de verificação por passagem
Detalhes do produto:
| Lugar de origem: | China |
| Marca: | Veson |
| Número do modelo: | ARL |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Detalhes da embalagem: | Caixa da madeira compensada |
| Tempo de entrega: | 2-4 semanas |
| Termos de pagamento: | L/C, T/T |
|
Informação detalhada |
|||
| CBC: | válvula de verificação | Função: | Proteja a bomba |
|---|---|---|---|
| Destacar: | Válvula de recirculação automática de protecção da bomba,Valva de protecção da bomba de passagem |
||
Descrição de produto
Válvula de proteção de bomba Válvula de recirculação automática (ARV) Protege as bombas de danos Válvula de verificação por passagem de válvula de desvio
Descrição do produto
Para protecção da bomba
O processo moderno de equipamento industrial requer bomba centrífuga basicamente funciona sob a condição de fluxo variável.
Uma válvula de recirculação automática (válvula ARC) é uma válvula multifuncional cujo objetivo principal é garantir que um caudal mínimo pré-determinado seja assegurado através de uma bomba centrífuga em todos os momentos.Isto é importante, pois as bombas centrífugas sofrem de superaquecimento e cavitação e podem ser danificadas permanentemente se secarem.
Através de muitos anos de pesquisa e desenvolvimento, inovação contínua e prática, Shanghai valva de datação Co. pesquisa série ZD válvula de controle de recirculação automática, para evitar o superaquecimento,ruído grave, danificação por erosão e instabilidade da bomba centrífuga em funcionamento com baixa carga.a boca de refluxo de desvio abrirá automaticamente para garantir o fluxo mínimo necessário da bomba.
Aplicações da válvula ARC
- Indústria química
- Indústria petroquímica
- Fábrica de aço
- Sistema de protecção contra incêndio
- Centrais elétricas tradicionais
- Indústria do papel
- Envio/transporte marítimo
- indústria de protecção do ambiente
Scenários de protecção da bomba centrífuga utilizando válvula ARC (ARV)
Três modos de protecção da bomba
Sistema de circulação contínua
O requisito mínimo da bomba do sistema de circulação contínua não está relacionado com a descarga do sistema de mudanças de fluxo de processo.através da placa de orifício, retrocesso directo para um tanque de armazenamentoEmbora a circulação contínua de fluxo mínimo possa proteger muito bem a bomba, a bomba deve fornecer uma potência de saída maior para garantir o fluxo do processo do sistema mais o fluxo de reciclagem,que causam desperdício de energia adicional.
Sistema de circulação de controlo
Sistema de circulação de controlo é montado pela válvula de retenção, manômetro, válvula de controlo de débito mínimo, sistema de circulação de controlo, sistema de circulação de controlo pode fornecer proteção de débito mínimo,quando o caudal do processo for superior ao caudal mínimo da bombaMas o sistema é complexo, componentes de controlo, compra, instalação, custo de manutenção é maior.
Válvula de controlo automática de recirculação
Válvula automática de recirculação, válvula de retenção, percepção de fluxo, válvula de controle de desvio, desvio de vários estágios em um, não precisa de energia, sistema de controle e fiação, segurança essencial.Ocupa pouco espaçoO sistema de protecção da bomba de alta velocidade, que reduz ao mínimo a possibilidade de mau funcionamento do fluido de alta velocidade, com custos de instalação e manutenção mais baixos, é a forma prioritária de protecção da bomba do processo industrial moderno.
As principais vantagens da válvula de controlo automático de recirculação da série AR
A válvula ARC da série ZD é adequada para desvio com diferencial de alta pressão, um diferencial de pressão máximo é de 30 MPa e a escolha específica é determinada pela fábrica.Descompressão de vários estágios tipo M tipo de desvio pode eliminar o ruído causado pelo fluxo de alta velocidade do meio, evitar danos causados pela erosão por cavitação, e por brasagem dos componentes das válvulas.
Válvula ARC modelo ART
- Estrutura simples, baixo custo, longa vida útil, adequado para condições de trabalho de baixa pressão.
- Corpo da válvula fundida, material: aço carbono ou aço inoxidável, etc.
- O grande fluxo de desvio, fluxo máximo é de 60% do fluxo principal, valor KV pode ser ajustado.
- Desviar o diferencial máximo de pressão de funcionamento até 4 MPa.
- Pressão CL150# - 400#, tamanho 1' - 16'
ARL Válvula de arco modelo
- Bypass de gaiolas multi-orifícios, baixo ruído, adequado para condições de pressão média e baixa.
- Corpo de aço forjado, material: aço carbono ou aço inoxidável, etc.
- Função da válvula de não retorno é padrão, diferencial de pressão máxima de até 6 MPa.
- Com a estrutura da válvula de controlo de fluxo principal de porta de venturi, ser aplicável a condições de trabalho complicadas.
- Pressão CL150# - 600#, tamanho 1' - 20'
- A operação de bypass manual é opcional.
Válvula ARM Modelo ARC
- Descompressão em vários estágios para evitar a cavitação, reduzindo a velocidade, adequada para condições de alta pressão.
- Corpo de aço forjado, material: aço carbono ou aço inoxidável, etc.
- Função da válvula de não retorno é padrão, diferencial de pressão máxima de até 30 MPa.
- Pressão CL150# - 2500#, tamanho 1' - 20'
- A operação de bypass manual é opcional.
Princípio de funcionamento da válvula de recirculação automática
De acordo com a diferença de fluxo principal indutivo, o cone de verificação do disco da válvula principal da válvula ARC se moverá automaticamente para uma determinada posição.o disco da válvula principal impulsiona o tronco da válvula de desvio, transfere o movimento do disco da válvula principal para o bypass, através da posição do disco da válvula de bypass de controle, altera a área de estrangulamento do bypass, de modo a controlar o fluxo do bypass.Quando o disco da válvula principal de volta para o assento da válvula fechadoQuando os discos das válvulas se elevam para a posição superior, a derivação é completamente fechada, todo o fluxo da bomba flui para o sistema de processamento.Esta válvula define quatro funções em um corpo.
- Percepção do caudal: o disco da válvula principal da válvula ARC pode detectar automaticamente o caudal principal do sistema de processamento,assim, de acordo com o fluxo para determinar a posição do disco da válvula principal e disco de desvio.
- Controle de recirculação: válvula ARC pode inalado bomba operação normal necessário fluxo mínimo para o dispositivo de armazenamento através do bypass, de modo a ajustar as características da bomba H - Q, para realizar a reciclagem.
- Redução de pressão por bypass de vários estágios:sistema de controle de desvio pode reduzir o meio de retrocesso da saída da bomba de alta pressão para o retrocesso adequado para o dispositivo de armazenamento de baixa pressão com baixo ruído pequeno desgaste.
- Verificação: A válvula de recirculação automática também tem um efeito de válvula de retenção, impedindo o refluxo do líquido para o corpo da bomba.
- Um tamanho de bypass especial pode ser personalizado.
| Imóveis | Descrição |
| Função | Válvula ARCProtege as bombas de danos causados por condições de baixo fluxo, recirculando automaticamente uma pequena parte do líquido bombeado de volta para a entrada da bomba |
| Tipos | Mecânica, electrónica e hidráulica |
| Características adicionais | Máquinas e aparelhos de medição de pressão |
| Aplicações | Processamento de petróleo e gás, fabrico de produtos químicos, geração de energia e tratamento de água |
| Tipo de bomba | Tipicamente utilizados com bombas centrífugas |
| Fatores a considerar | Taxa de fluxo, pressão, temperatura e requisitos específicos da aplicação |
| Importância da instalação, manutenção e ensaio | Critical para garantir um desempenho e uma fiabilidade ideais |
